頭端設備

WCM-300S

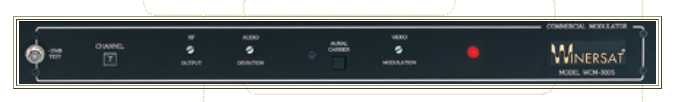

產品名稱： WCM-300S 固定頭端

RF輸出
輸出頻率範圍	45 ~ 300 MHz NTSC : CH 2 ~ 13, A ~ W PAL-B : CH E2 ~ E12, S1 ~ S20 PAL-D : CH DS1 ~ DS12, Z1 ~ Z17
輸出電平	55 ± 3 dBmV
可調輸出電平	≧ 14 dB
雜散諧波	≧60dB以下的視頻載體
輸出阻抗	75Ω
頻率精度/穩定性	± 5 kHz
V/A載波功率比	11〜18dB± 2 dB可調
射頻輸出反射損耗	22dB
測試點	-20dB
VIDEO
Input Level	0.5Vp-p for 87.5% Mod.
Input Type	Composite Video Negative Sync.
視頻頻率響應	± 1.5dB
調製範圍	0〜95％可調
輸入阻抗	75Ω
微分增益	3％
微分相位	0.7
視頻S / N比	60dB
AUDIO
Input Level	400mVp-p for ± 25KHz Dev.
Audio Frequency	NTSC : 4.5MHz ± 0.5KHz above Video PAL-B: 5.5MHz ± 0.5KHz above Video PAL-D: 6.5MHz ± 0.5KHz above Video
Audio Hamonic Distortion	0.8 %
Input Impedance	500 Ω Unbalanced
Pre-emphasis	NTSC : 75μs PAL-B: 50μs PAL-D: 50μs
Audio Frequency Response	± 0.8 dB
音頻S / N比	57 dB
一般
電源要求	NTSC制式：117V AC/60Hz/7W或220V AC/50Hz PAL制式-乙：220 AC/50HZ/7W PAL制式三維：220 AC/50HZ/7W
輔助交流插座	NTSC制式：117V交流或220V AC/600W PAL制式-乙：220 AC/600W PAL制式三維：220 AC/600W
溫度範圍	0〜50℃
連接器	RF輸出，視頻和音頻
Real size of the unit	482 (W) x 76(D) x 44.5 (H) mm
Dimensions	520 (W) x 120 (D) x 66 (H) mm
Packing	1 set/Inner box, Gross Weight: 1.82Kgs 12 Sets / Carton / 22.85 Kgs 538 (W) x 395(D) x295 (H) mm

備註：以上規格如有錯誤，則以原廠公佈為準。

WAM-520

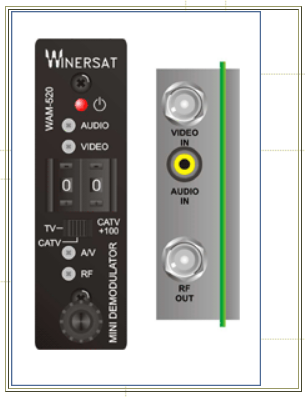

產品名稱：WAM-520迷你可調頭端

規格：

Frequency Range	54 to 860 MHz;
	Standard CATV channels 2 to 125,
	Broadcast TV channels 2 to 69,
Output Level	+45 dBmV (minimum-15dB adjustment range.)
Output Impedance	75 Ohms
A / V Ratio	Audio carrier level, adjustable from- 18 to-11
	dB ( ± 2dB) Referenced to video carrier level.
Frequency Stability	± 5KHZ
Intercarrier Frequency	4.5MHz ± 0.5KHZ
Spurious Outputs	-60 dBc typical , measured at-15 dB A/V ratio and
	with Modulator output level of +45 dBmV.

VIDEO

Input Level for 87.5%	0.6Vp-p to 1.5 Vp-p. Manual gain adjust with front
Modulation	panel control.
Input Impedance	75Ohms
Frequency Response	20 Hz to 4.2 MHz. ± 1 dB

AUDIO

Input Level for 25 KHz	100 mVrms to 3 vrms. Manual gain adjust
Peak Deviation	with front panel control.
Input Impedance	Greater than 10 K Ohms , unbalanced.
Pre-emphasis	75 μ Sec., defeatable by internal jumper for
	BTSC baseband stereo compatibility.

4.5 MHz INPUT

(AUDIO INPUT Connector – selected by internal jumpers)
Input Impedance	75 Ohms
Input Level	+40 dBmV ± 2 dB for –15 dB A/V ratio.

GENERAL

DC Power Input	+12V ± 5% at 200 mA typical, 230 mA maximum.
	+5 V ± 5% at 320 mA typical, 380 mA maximum.
Operating Temperature	0 ℃ to + 50 ℃ ambient.
Real Size of the unit	25 (W) x 190 (D) x 89 (H) mm
Measurement	276 (W) x 133(D) x 60(H) mm
Packing	1 Set / Inner Box, Gross weight: 0.3Kgs
	24 Sets / Carton / 8.2 Kgs /
	400 (W) x295 (D) x590 (H) mm

備註：以上規格如有錯誤，則以原廠公佈為準。

WCM-360SL

產品名稱：WCM-360SL固定頭端

規格：

Front Panel Control, Easy To Operate
High Output Level, Low Spurious
Adjacent Channel Capability
PLL Synthesized Channel Control
With SAW Filter for Accurate Side Band Response and High Adjacent Rejection
Spurious Harmonics 60dB down
Low Out-Of Band Noise for Multiple Modulator Installation
Video Modulation And Audio Deviation Level Adjustable
Overmodulation Indicator
Sound Carrier Level Adjustable
Field Defeatable Audio Pre-emphasis for BTSC Stereo / Mono Baseband Inputs
High VSB Attenuation
Meets F.C.C Offset and Accuracy Requirement
Built-in Power Supply for Easy Installation
19” EIA Rack Mountable

Output Frequency Range	45 ~ 860 MHz
	NTSC : CH 2~4, 7~13, A-1~A-5, A~XXX, 87~135.
	PAL-B/G : CH E2~E12, S1~S41, X~Z+2, 21~69 (UHF).
	PAL-D/K : CH DS1~DS56, Z1~Z42, DS13~DS56.
Output Level	60dBmV Typical
Output Level Range	20dB continuously Adjustable
Spurious Harmonics	≧ 60dB below Video Carrier
Video / Audio Carrier Ratio	-9 ~ -30dB continuously Adjustable
Frequency Accuracy /	± 5KHz Standard Channels, ± 3KHz
Stability	FCC 21006 Offsets
RF Output Return Loss	16dB Min.

Output Level	28dBmV (Video Carrier)
Video IF Carrier Frequency	NTSC : 45.75 MHz
	PAL-B/G : 38.9 MHz
	PAL-D/K : 38 MHz
Audio IF Carrier Frequency	NTSC : 41.25 MHz
	PAL-B/G : 33.4 MHz
	PAL-D/K : 31.5 MHz
Output Return Loss	16dB
Input Return Loss	12dB

VIDEO

Input Level	1.0Vp-p for 87.5% Mod.
Input Return Loss	18dB
Video S / N Ratio	60dB
Differential Gain	0.2dB for 87.5% Mod.
Differential Phase	1° for 87.5% Mod.
Overmodulation LED	Set @ 87.5%, Adjustable to 90% Typical
Indicator

AUDIO

Input Impedance	10K Ω Unbalanced
Input Level	140mVp-p for ± 25KHz Dev.
Audio Frequency	NTSC : 4.5MHz ± 1KHz above Video
	PAL-B/G: 5.5MHz ± 1KHz above Video
	PAL-D/K: 6.5MHz ± 1KHz above Video
Overmodulation LED	25KHz ± 2KHz
Indicator
Pre-emphasis	NTSC : 75μs
	PAL-B/G: 50μs
	PAL-D/K: 50μs
Audio Frequency Response	± 1dB

GENERAL

Power Requirement	220V AC / 50Hz or 110V AC/60Hz
	90 ~ 260V AC switching 50/60Hz (optional).
Temperature Range	0~50 ℃
Rear Panel Connectors	RCA Type : Audio In
	F-Type : Video In , RF Out, IF In, IF Out.
Real Size of the unit	482 (W) x 283 (D) x 44.5 (H) mm
Measurement	537 (W) x 325 (D) x 85 (H) mm
Packing	1 Set / Inner Box, Gross weight: 2.73Kg
	5 Sets / Carton / 14.65 Kgs / 545 (W) x 355 (D) x 458 (H) mm

Output Frequency Range	45 ~ 860 MHz
	NTSC : CH 2~4, 7~13, A-1~A-5, A~XXX, 87~135.
	PAL-B/G : CH E2~E12, S1~S41, X~Z+2, 21~69 (UHF).
	PAL-D/K : CH DS1~DS56, Z1~Z42, DS13~DS56.
Output Level	60dBmV Typical
Output Level Range	20dB continuously Adjustable
Spurious Harmonics	≧ 60dB below Video Carrier
Video / Audio Carrier Ratio	-9 ~ -30dB continuously Adjustable
Frequency Accuracy /	± 5KHz Standard Channels, ± 3KHz
Stability	FCC 21006 Offsets
RF Output Return Loss	16dB Min.

Output Level	28dBmV (Video Carrier)
Video IF Carrier Frequency	NTSC : 45.75 MHz
	PAL-B/G : 38.9 MHz
	PAL-D/K : 38 MHz
Audio IF Carrier Frequency	NTSC : 41.25 MHz
	PAL-B/G : 33.4 MHz
	PAL-D/K : 31.5 MHz
Output Return Loss	16dB
Input Return Loss	12dB

VIDEO

Input Level	1.0Vp-p for 87.5% Mod.
Input Return Loss	18dB
Video S / N Ratio	60dB
Differential Gain	0.2dB for 87.5% Mod.
Differential Phase	1° for 87.5% Mod.
Overmodulation LED	Set @ 87.5%, Adjustable to 90% Typical
Indicator

AUDIO

Input Impedance	10K Ω Unbalanced
Input Level	140mVp-p for ± 25KHz Dev.
Audio Frequency	NTSC : 4.5MHz ± 1KHz above Video
	PAL-B/G: 5.5MHz ± 1KHz above Video
	PAL-D/K: 6.5MHz ± 1KHz above Video
Overmodulation LED	25KHz ± 2KHz
Indicator
Pre-emphasis	NTSC : 75μs
	PAL-B/G: 50μs
	PAL-D/K: 50μs
Audio Frequency Response	± 1dB

GENERAL

Power Requirement	220V AC / 50Hz or 110V AC/60Hz
	90 ~ 260V AC switching 50/60Hz (optional).
Temperature Range	0~50 ℃
Rear Panel Connectors	RCA Type : Audio In
	F-Type : Video In , RF Out, IF In, IF Out.
Real Size of the unit	482 (W) x 283 (D) x 44.5 (H) mm
Measurement	537 (W) x 325 (D) x 85 (H) mm
Packing	1 Set / Inner Box, Gross weight: 2.73Kg
	5 Sets / Carton / 14.65 Kgs / 545 (W) x 355 (D) x 458 (H) mm

備註：以上規格如有錯誤，則以原廠公佈為準。

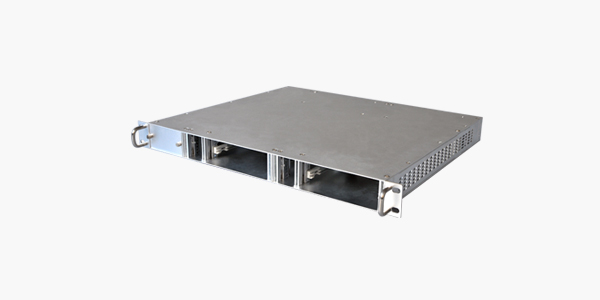

數位調變模組 (16CH)

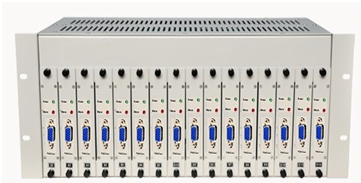

產品名稱：數位調變模組

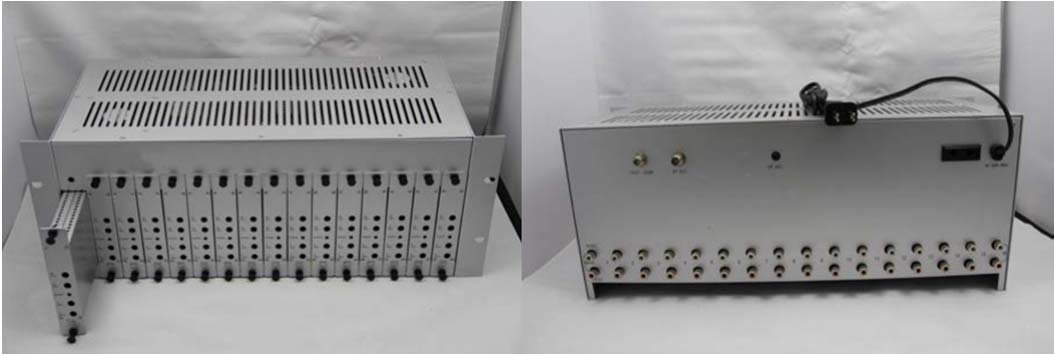

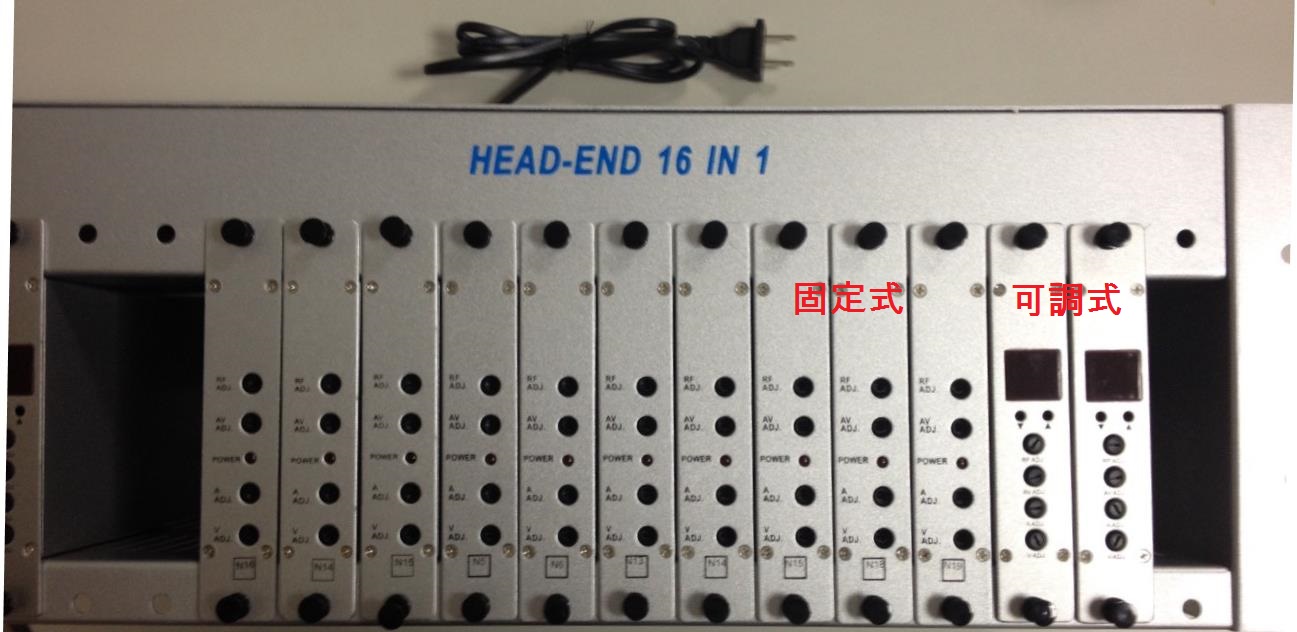

SK-16M Chassis

產品名稱: SK-16M 16 in 1 modulator Chassis

The 16 in 1 modulator is a space saving, fixed channel modulator system. It consists of 16 individual, vertically mounted, fixed frequency modulators and an efficient switching type power supply module. It is designed for 19” rack mounting.

Each modulator is SAW filtered and is factory set to the desired channel and proper offset. Precise frequency is maintained with PLL circuity. It offers excellent video performance and high reliability in 4U rack.

SK-16M 16 in 1 modulator Chassis
Features:
1. Easy setup, Internal fans for cooling modulators
2. Only one RF output. No need combiner
3. Precise frequency control with PLL circuitry
4. Each modulator has its control panel
5. Also available in NTSC, all PAL configuration

Specifications:
Frequency 47～860MHz
Output Level ≥105dBμV
Output Level Adj. Range 0～-20dB （Adjustable）
A/V Ration -10dB～-30dB (Adjustable)
Output Impedance 75Ω
Spurious Output ≥60dB
Frequency Accuracy ≤±5KHz
Output Return Loss ≥12dB（VHF）； ≥10dB（UHF）
Video Input Level 1.0Vp-p（87.5% Modulation）
Input Impedance 75Ω
Differential Gain ≤5%（87.5% Modulation）
Differential Phase ≤5°（87.5% Modulation）
Group Delay ≤45 ns
Visual Flatness ±1dB
Depth Adjust 0～90%
Video S/N ≥55dB
Audio Input Level 1Vp-p（±50KHz）
Audio Input Impedance 600Ω
Audio S/N ≥57dB
Audio Pre-emphasis 50μs
Dimension 19Inch 4U standard Size

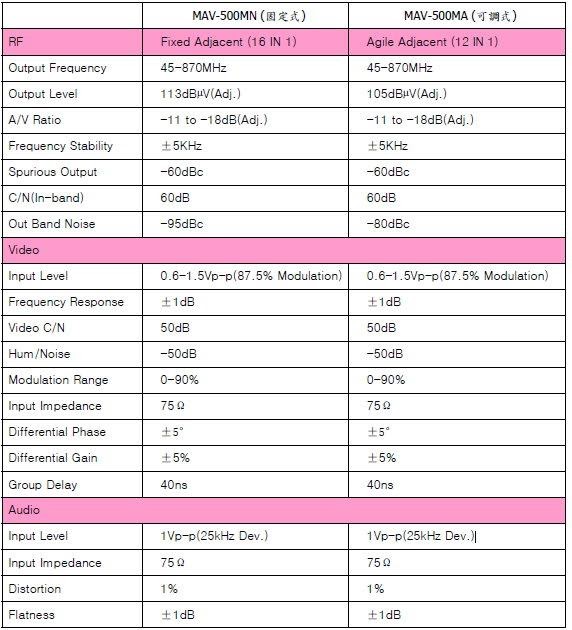

MODULATOR COMBINER HEADEND
Features:
1. SAW Filtered
2. PLL Controlled Oscillator
3. Low Out-of-Band Noise
4. LED Channel Display(860MINI)
5. Microprocessor Controlled

Specifications:

備註：以上規格如有錯誤，則以原廠公佈為準

EM-101 數位編碼調頻器

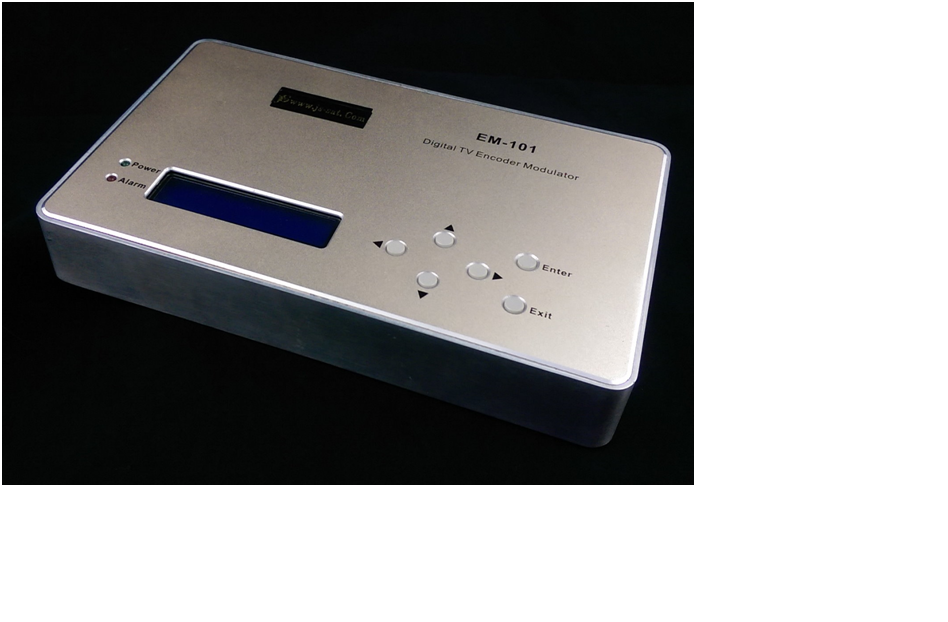

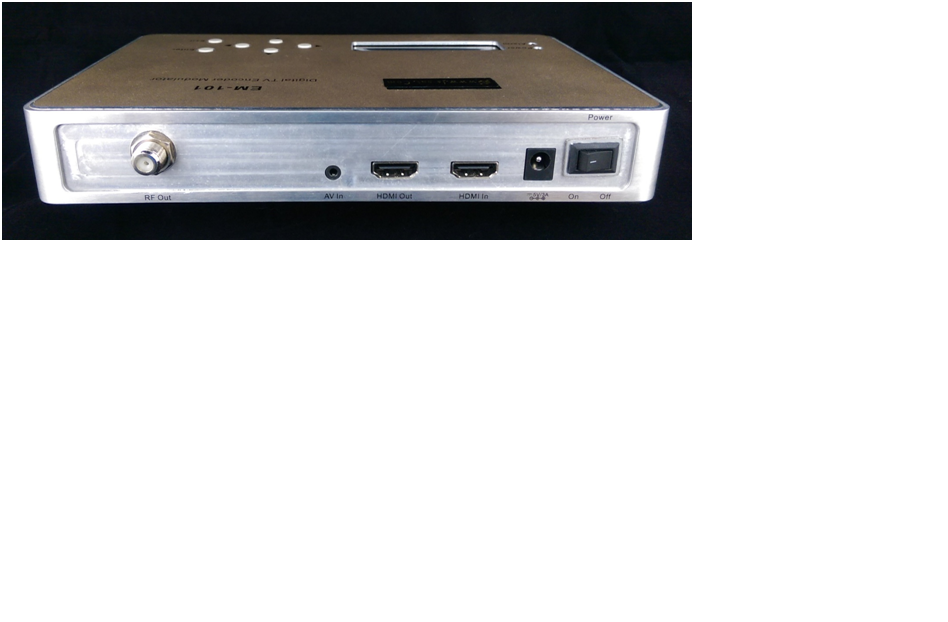

產品名稱: EM101 數位編碼調頻器

輸入HDMI或AV訊源，可調制到DVB-T頻率內，用於家庭、套房、社區、旅館，增加DVB-T數位頻道時使用。

1. 一體化結構設計，編碼器與DVB-T調頻一機解決(成本降低)。

2. 輸入畫面即為輸出畫面，支援HDMI高畫質輸入/高畫質DVB-T輸出(另有AV輸入/SD畫質輸出)。

3. 設定安裝十分簡易。

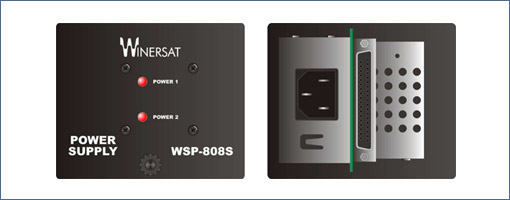

WSP-808S

產品名稱： WSP-808S頭端專用電源

規格：

$E:\%E5%85%AC%E5%8F%B8%E7%B6%B2%E7%AB%99\%E6%96%B0%E5%BD%A2%E8%B1%A1%E7%B6%B2%E9%A0%81\images\j0115866.gif$

General

AC Input	90-260VAC (50-60Hz)
DC Output	5VDC & 12VDC
Output Current	1Ampere (5VDC)
	1.5Ampere (12VDC)
Protection	Short Circuit & Overload
Ripple	80mVp-p (DC: 5V/AC:115-220V)
	80mVp-p (DC: 12V/AC115-220V)
Real Size of the unit	106 (W) x 190 (D) x 89 (H) mm
Measurement	278 (W) x 185(D) x 142(H) mm
Packing	1 Set / Inner Box, Gross weight: 0.9Kg
	12 Sets / Carton / 11.8Kgs/ 580 (W) x 580 (D) x 316 (H) mm

備註: 以上規格如有錯誤，則以原廠公佈為準。

WSM-303

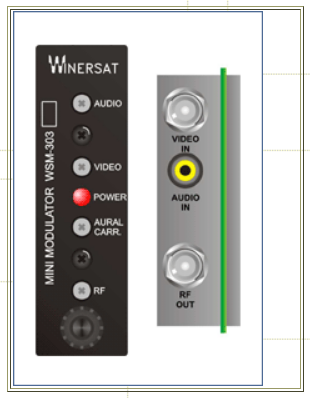

產品名稱：WSM-303迷你固定頭端

規格：

$E:\%E5%85%AC%E5%8F%B8%E7%B6%B2%E7%AB%99\%E6%96%B0%E5%BD%A2%E8%B1%A1%E7%B6%B2%E9%A0%81\images\j0115866.gif$

SPECIFICATION

Output Channels	NTSC : 55MHz ~ 860MHz
	PAL-B: 45MHz ~ 860MHz
	PAL-D: 45MHz ~ 860MHz
Output Level	45dBmV
Output Level Range	12dB Continuously Adjustable
A/V Power Ratio	-9 ~ -20dB Continuously Adjustable
Aural Carrier Offset	NTSC : 4.5MHz
	PAL-B: 5.5MHz
	PAL-D: 6.5MHz
Aural Carrier Stability	± 1KHz
Broadband Noise	-95dBc
Spurious Output	-62dBc
C/N (In Band)	62dBc

$E:\%E5%85%AC%E5%8F%B8%E7%B6%B2%E7%AB%99\%E6%96%B0%E5%BD%A2%E8%B1%A1%E7%B6%B2%E9%A0%81\images\j0115866.gif$

VIDEO

Minimum Video Input	0.5 Vp-p
(87.5% Modulation)
Frequency Response	± 1dB (50Hz ~ 4.2MHz)
Hum Ratio	60dB
Differential Gain	3%
(87.5% Modulation)
Differential Phase	2 °
(87.5% Modulation)
Group Delay	75nsec
Video S/N	60dB

$E:\%E5%85%AC%E5%8F%B8%E7%B6%B2%E7%AB%99\%E6%96%B0%E5%BD%A2%E8%B1%A1%E7%B6%B2%E9%A0%81\images\j0115866.gif$

AUDIO

Input Requirements	200mV (25KHz dev)
Input Impedance	10 K Ω
Frequency Response	± 1dB (50Hz ~ 15KHz)
Distortion	1%
Pre-Emphasis	75 μ sec

$E:\%E5%85%AC%E5%8F%B8%E7%B6%B2%E7%AB%99\%E6%96%B0%E5%BD%A2%E8%B1%A1%E7%B6%B2%E9%A0%81\images\j0115866.gif$

GENERAL

Power Consumption	12V@110mA/5V@85mA
Temperature Range	0 ℃ to 50 ℃
Real Size of the unit	25 (W) x 190 (D) x 89 (H) mm
Measurement	276 (W) x 133(D) x 60(H) mm
Packing	1 Set / Inner Box, Gross weight: 0.3Kgs
	24 Sets / Carton / 8.2Kgs/ 400 (W) x295 (D) x590 (H) mm

$E:\%E5%85%AC%E5%8F%B8%E7%B6%B2%E7%AB%99\%E6%96%B0%E5%BD%A2%E8%B1%A1%E7%B6%B2%E9%A0%81\images\j0115866.gif$

CONNECTORS

Audio In	RCA Phono
Video In	”F” Type
RF Output	”F” Type

備註：以上規格如有錯誤，則以原廠公佈為準。

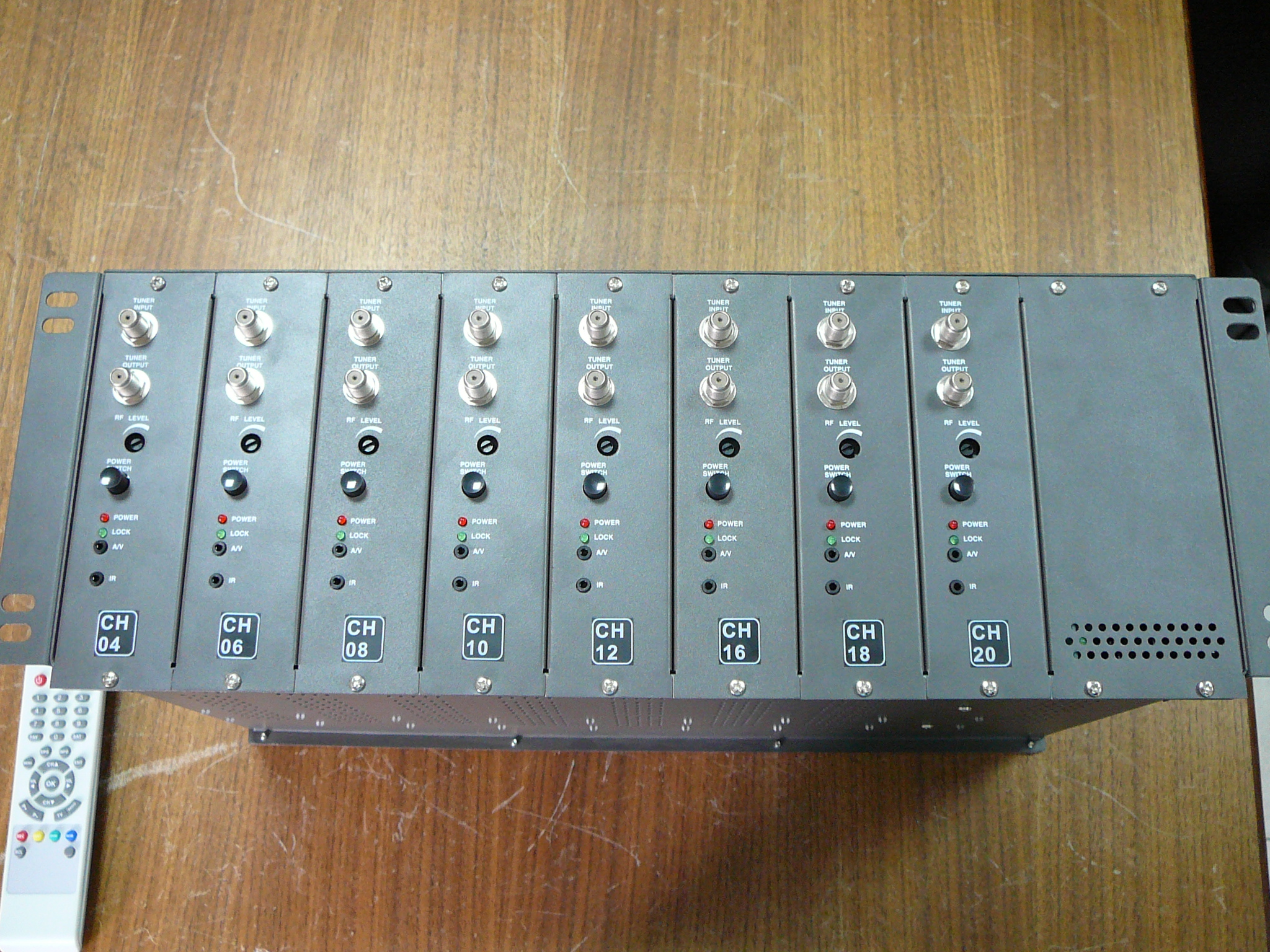

SMA-32

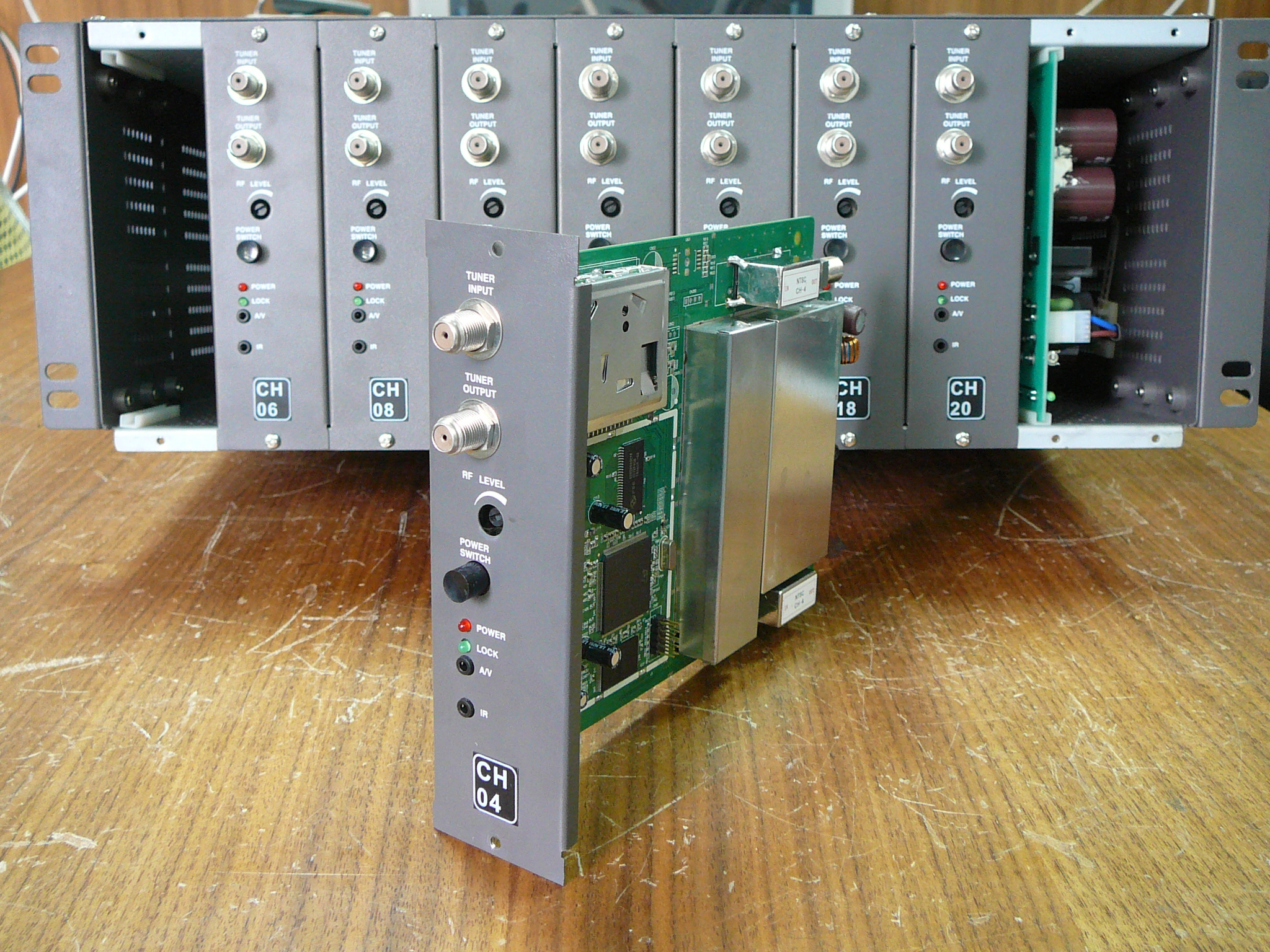

產品名稱：SMA-32模組系統

規格：

RF特性
輸出頻率範圍	48-860MHz
輸出電平	＞ 90dB
輸出電平可調節範圍	0-20dB
影像/伴音功率比(V/A)	12dB±2dB
射頻輸出阻抗	75歐姆
寄生輸出抑制比	≧56 dB
射頻輸出反射損耗	≧10 dB
基本規格
工作電源	90~250ACV 50/60Hz
體機	479mm245mm164.5mm
工作溫度	0~45℃
工作濕度	20~80% , 非密封
儲存溫度	-20~80℃
Tuner-T(數位電視)
RF輸入	75歐姆, F型
RF輸出	75歐姆, F型
輸入頻率	174-230MHz, 470-860MHz
輸入電平	-25~-65dBm
符碼率	3.6~6.952Mb/s
帶寬	7MHz(174~230MHz),8MHz(470~860MHz)
Viterb改錯碼	1/2 , 2/3 , 3/4 , 5/6 7/8
載波模式	2K , 8K

備註：以上規格如有錯誤，則以原廠公佈為準。

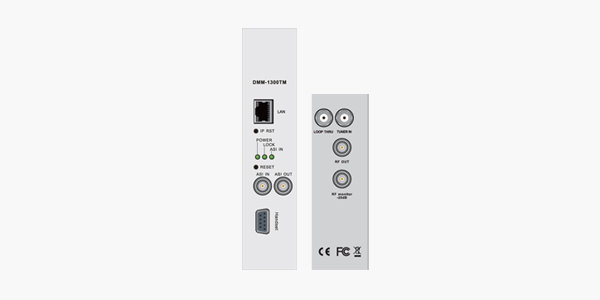

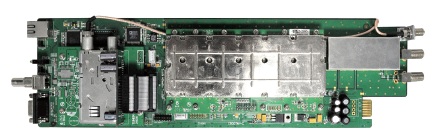

數位調變模組 (DMM-1300)

產品名稱：數位調變模組 (DMM-1300)

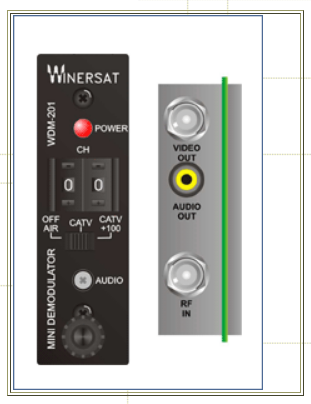

WSM-201

產品名稱： WSM-201迷你可調頭端

規格：

$E:\%E5%85%AC%E5%8F%B8%E7%B6%B2%E7%AB%99\%E6%96%B0%E5%BD%A2%E8%B1%A1%E7%B6%B2%E9%A0%81\images\j0115866.gif$

FRONT PANEL

BAND SELECTION

OFF AIR / CATV / CATV+100 (ONLY FOR NTSC)

CHANNEL SELECTION

CH UP / CH DOWN

AUDIO
LEVEL ADJ

ADJUST AUDIO LEVEL

POWER LIGHT

LED

DIGITS DISPLAY

NTSC ：OFF AIR (2 ~ 26),CATV (2 ~ 99),CATV+100 (100 ~ 125)

PAL-B/G ： OFF AIR (2 ~ 69), CATV (2 ~ 58)

$E:\%E5%85%AC%E5%8F%B8%E7%B6%B2%E7%AB%99\%E6%96%B0%E5%BD%A2%E8%B1%A1%E7%B6%B2%E9%A0%81\images\j0115866.gif$

LATERAL PANEL

VIDEO LEVEL ADJ.

ADJUST VIDEO LEVEL.

$E:\%E5%85%AC%E5%8F%B8%E7%B6%B2%E7%AB%99\%E6%96%B0%E5%BD%A2%E8%B1%A1%E7%B6%B2%E9%A0%81\images\j0115866.gif$

REAR PANEL CONNECTORS

RF INPUT	F TYPE
VIDEO OUTPUT	F TYPE
AUDIO OUTPUT	RCA JACK
POWER CONNECTOR	2.54 ψ 3 PIN CONNECTOR

$E:\%E5%85%AC%E5%8F%B8%E7%B6%B2%E7%AB%99\%E6%96%B0%E5%BD%A2%E8%B1%A1%E7%B6%B2%E9%A0%81\images\j0115866.gif$

GENERAL

Real Size of the unit

25 (W) x 190 (D) x 89 (H) mm

Measurement

276 (W) x 133(D) x 60(H) mm

Packing

1 Set / Inner Box, Gross weight: 0.35Kgs

24 Sets / Carton / 9.4Kgs/ 400 (W) x295 (D) x590 (H) mm

$E:\%E5%85%AC%E5%8F%B8%E7%B6%B2%E7%AB%99\%E6%96%B0%E5%BD%A2%E8%B1%A1%E7%B6%B2%E9%A0%81\images\j0115866.gif$

SPECIFICATION

VIDEO OUTPUT	NTSC	PAL-B/G
OUTPUT LEVEL	1 Vp-p ADJUSTABLE	≧ 1 Vp-p ADJUSTABLE
FREQUENCY RESPONSE	0 ~ 3.6 MHz, ±1.5 dB	0 ~ 4.43 MHz, ±1.5 dB
DIFFERENTIAL GAIN	4 % TYPICAL	4 %
DIFFERENTIAL PHASE	3° TYPICAL	5°
S / N	60 dB	60 dB
AUDIO OUTPUT
OUTPUT LEVEL	≧ 3 Vp-p	≧ 1 Vp-p
DISTORTION	1%	1%
FLATNESS	± 1 dB (50 Hz-15k Hz)	± 1 dB (50 Hz-15k Hz)
RF INPUT
INPUT FREQUENCY RANGE	54 ~ 810 MHz	45 ~ 860 MHz
INPUT LEVEL	-5 dBmV ~ 25 dBmV	-5 dBmV ~ 25 dBmV
NOISE FIGURE	10 dB	6 dB

備註：以上規格如有錯誤，則以原廠公佈為準。

WPC-12S & 16S

產品名稱： WPC-12S/16S混頻器 (12ch/16ch)

規格：

$E:\%E5%85%AC%E5%8F%B8%E7%B6%B2%E7%AB%99\%E6%96%B0%E5%BD%A2%E8%B1%A1%E7%B6%B2%E9%A0%81\images\j0115866.gif$ Low Insertion Loss
$E:\%E5%85%AC%E5%8F%B8%E7%B6%B2%E7%AB%99\%E6%96%B0%E5%BD%A2%E8%B1%A1%E7%B6%B2%E9%A0%81\images\j0115866.gif$ High Isolation
$E:\%E5%85%AC%E5%8F%B8%E7%B6%B2%E7%AB%99\%E6%96%B0%E5%BD%A2%E8%B1%A1%E7%B6%B2%E9%A0%81\images\j0115866.gif$ -20dB Test Point
$E:\%E5%85%AC%E5%8F%B8%E7%B6%B2%E7%AB%99\%E6%96%B0%E5%BD%A2%E8%B1%A1%E7%B6%B2%E9%A0%81\images\j0115866.gif$ 19”EIA Rack Mountable
$E:\%E5%85%AC%E5%8F%B8%E7%B6%B2%E7%AB%99\%E6%96%B0%E5%BD%A2%E8%B1%A1%E7%B6%B2%E9%A0%81\images\j0115866.gif$ Easy Installation

Specification

Output	1 Output
Input	12 Inputs ( WPC-12S) 16 Inputs ( WPC-16S)
Frequency Range	5~1000MHz ( WPC-12S/WPC-16S)
Insertion Loss	WPC-12S ≦ 21dB (Typical) WPC-16S ≦ 21dB (Typical)
Isolation	30dB (Typical)
Test Point	-20dB
Real Size of the unit	482 (W) x 76(D) x 44.5(H) mm
Measurement	500 (W) x 120(D) x 66(H) mm
Packing	1 Set / Inner Box, Gross weight: 2.2Kgs
Packing	12 Sets / Carton / 22.84Kgs/ 538 (W) x 395 (D) x 295 (H) mm

備註：以上規格如有錯誤，則以原廠公佈為準。

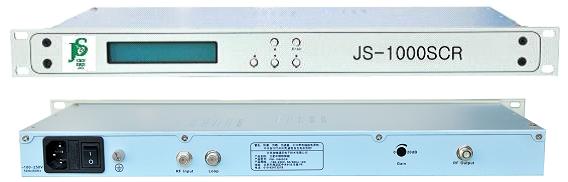

JS-1000SCR衛星中頻移頻器

產品名稱：JS-1000SCR衛星中頻移頻器

功能簡述

本設備適用於2.2GHz衛星寬頻帶共用天線系統，便於在現有共用天線系統中容納更多衛星電視頻道。

本設備裝有36MHz頻寬的濾波器，可以將LNB降頻後的950MHz~2150MHz頻寬內的任意一個頻率轉換成在此頻寬內的另一個所需頻率。

本設備前面板有LCD液晶顯示，可方便顯示輸入、輸出頻率，並在前面板裝有五個按鍵，用戶可根據需求可靈活調整輸入及輸出的頻率。

前面板

前面板各部功能：

顯示螢幕：顯示FI與FO的頻率，單位為MHz

(FI：輸入頻率、FO：輸出頻率，輸入頻率=LNB本振頻率-下行頻率)

▲：頻率遞增鍵

▼：頻率遞減鍵

▲：位數左移鍵

▼：位數右移鍵

Enter：確定鍵

後面板

Power電源：AC 100V~250V，頻率50/60Hz(需良好接地)，保險絲規格Φ5×20mm，3A/250V。

AC電源開關：“┃”為開，“○”為關。

：接地端子

RF Input：LNB訊號輸入端

Loop：LNB訊號輸出，用於串接訊號。(Loop端不使用時，加載75歐姆負載阻抗一個)

Gain：RF Output輸出電平增益調整旋鈕(0~20dB可調)，順時針轉動：輸出電平增大，逆時針轉動：輸出電平減小，請適當調整輸出電平，不可過大。

RF Output：移頻後之訊號輸出端。

操作

後面板操作

1.將衛星訊號接到RF Input。

2.可利用Loop端連將訊號串接到相關設備上。

3.接通電源，並觀察前面板顯示螢幕。

前面板操作

1.接通電源後，顯示窗螢幕顯示2行文字，上面一行為：FI：XXXX（輸入頻率），下面一行為：FO：XXXX（輸出頻率）。

2.調整輸入頻率FI：當出現閃爍游標後，先按▼鍵游標向右移動，即可開始頻率調整，▲、▼鍵移動游標選擇位數，▲、▼鍵調整數字。調整好輸入頻率後按Enter鍵確定。

3.調整輸出頻率FO：按▼鍵，可移動游標到下行，將游標移到下行後先按▼鍵游標向右移動，即可開始頻率調整，▲、▼鍵移動游標選擇位數，▲、▼鍵調整數字。調整好輸入頻率後按Enter鍵確定。

注意1：輸入頻率與輸出頻率範圍均為950MHz~2150MHz。

注意2：因為濾波效果為濾出36MHz範圍的頻段，所以輸入頻率與輸出頻率必須相差36MHz或36MHz以上。。當輸入與輸出頻差小於36MHz時，則設置的頻率無效，頻率返回之前設置。

備註: 以上規格如有錯誤，則以原廠公佈為準。
